24/07/2006 - 16:04 [ ]Вольтмоддинг референсных GeForce 7600 GS DDR-2 256 МБ

ОГЛАВЛЕНИЕ:

Графический адаптер XFX GF 7600 GT, нынешний конкурент EVGA GF 7600 GS, поставляется в традиционной для производителя упаковке в зелёных тонах с изображением совсем не злобной, зато стильной собачки:

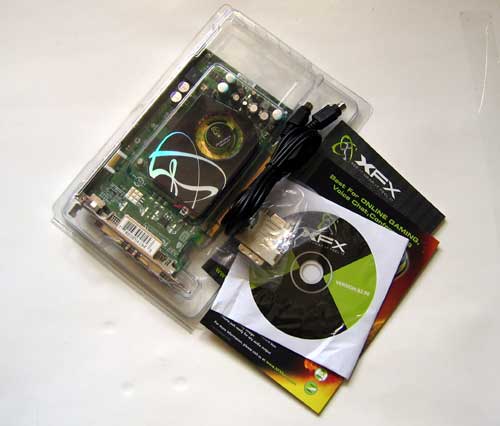

Внутри можно обнаружить:

  • собственно видеокарту в пластиковом боксе, для предотвращения повреждений во время транспортировки;
  • один диск с драйверами и несколькими играми (Armored Fist 3; Delta Force Land Warrior; F-16 multirole fighter; F-22 Lightning 3);
  • руководство по установке и краткая брошюра с описанием продукта;
  • кабель для подключения к телевизору;
  • переходник DVI->D-SUB.
Достаем графический адаптер из бокса и… вроде бы мы это уже видели?! Вспоминается обзор EVGA e-GeForce 7600 GT CO , но, поближе присмотревшись, можно отметить лишь такой же цвет текстолита и конструкцию, а также стилистическое оформление системы охлаждения. В этой видеокарте (GF 7600 GT 256 МБ) несколько вещей кажутся очень интересными и лично мной были увидены впервые.

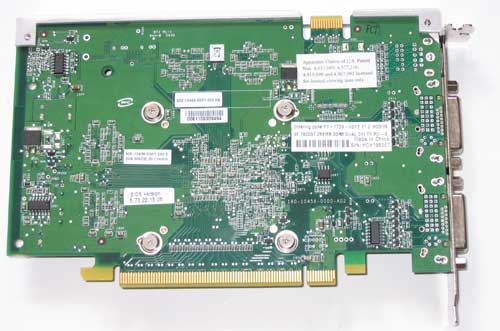

Первое – это нестандартная печатная плата:


Ее силовая часть из ближнего к разъемам концу платы была перенесена на дальний. Правда, схема стабилизаторов питания ядра и памяти изменений не претерпела,

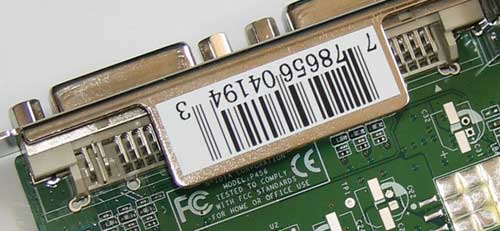

так что вольтмод этой видеокарты можно произвести по стандартной схеме. Графический адаптер от XFX оборудован двумя DVI-выходами. Интересное конструктивное решение заглушки – на ней сделан специальный выступ для крепления этикетки с серийным номером:

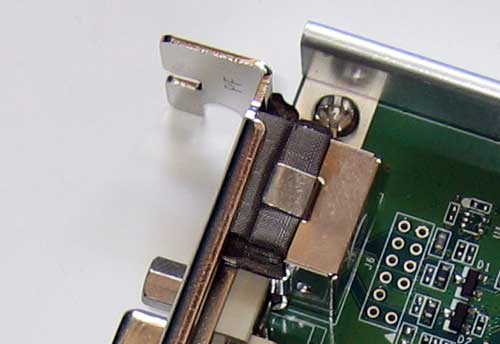

Не совсем понятно назначение металлической «ткани», проложенной между заглушкой и разъемом ТВ-выхода:


Лично я сомневаюсь в более успешном подавлении помех за ее счёт при выводе изображения на телевизор.

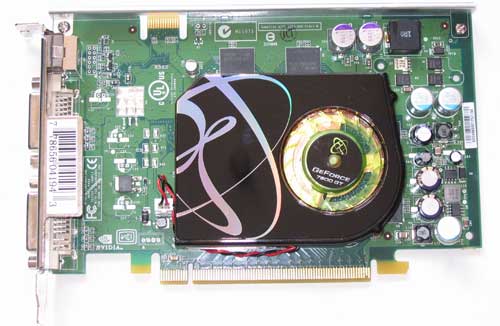

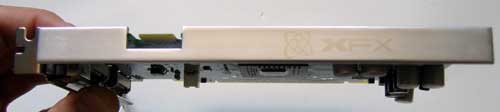

Одна из главных изюминок – алюминиевая пластина на всю длину платы, предотвращающая ее изгиб, с логотипом производителя. Инженеры XFX как бы подталкивают нас к использованию более массивных систем охлаждения и последующему разгону их продукта:

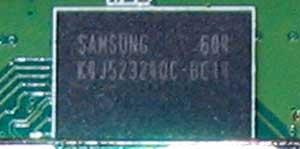

Видеокарта несёт на борту четыре чипа памяти общим объемом 256 МБ производства Samsung со временем выборки 1,4 нс:


Охлаждение графического чипа поручено медному кулеру – к медному основанию припаяны «гармошкой» тонкие ребра из того же металла. Шум, вернее вой, от установленного вентилятора, работающего на максимальных оборотах, довольно заметный и немного напрягает, поэтому любителям тишины однозначно рекомендуется его заменить на что-то более эффективное и бесшумное.

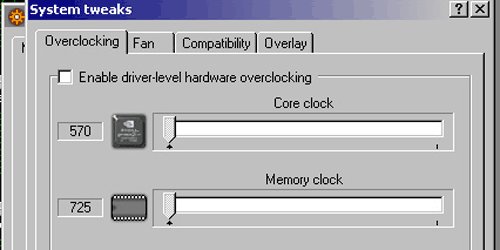

Номинальные частоты этой GF 7600 GT слегка завышены относительно номинала – 570/725 (1450) МГц, разгон при использовании штатной системы охлаждения, без каких-либо дополнительных модификаций составил 680/850 (1700) МГц.

Пожалуй, на этом ознакомительную часть можно закончить и перейти к тому, из-за чего мы заварили нашу кашу – вольт-модификации GF 7600 GS 256 МБ DDR-2.

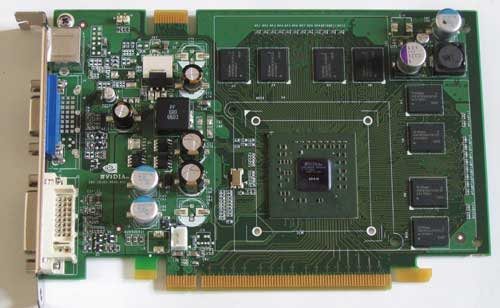

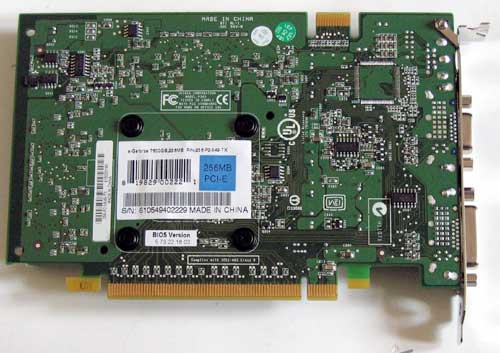

Напомню, продукт от EVGA выполнен на референсном дизайне (NVIDIA PCB P345),

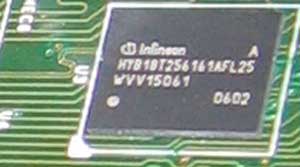

имеет штатные частоты 400/400 МГц. Данный графический адаптер оснащен 256 МБ памяти стандарта DDR-2 производства Infineon со временем выборки 2,5 нс,

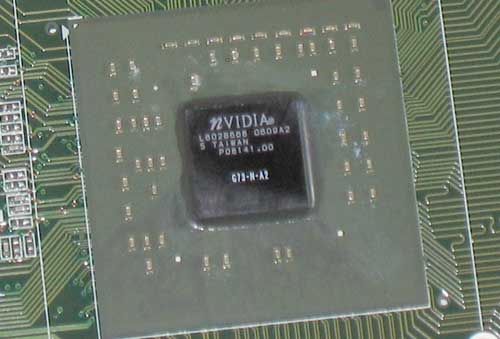

чип G73 ревизии A2.


До модификации этот продукт разгонялся до 507/493 МГц по чипу и памяти соответственно, без каких-либо модификаций БИОСа и изменения частоты отдельных блоков ядра. Примерно по 25% и там, и там. Вроде бы неплохо, но не для энтузиастов, которые попросту не могут сидеть сложив руки и наблюдать нехватку FPS в любимой игре.

Ну что же, дорогой читатель, пора исключить самое слабое звено (тех, кто с нами пойти до конца не решится) и двигаться дальше!
